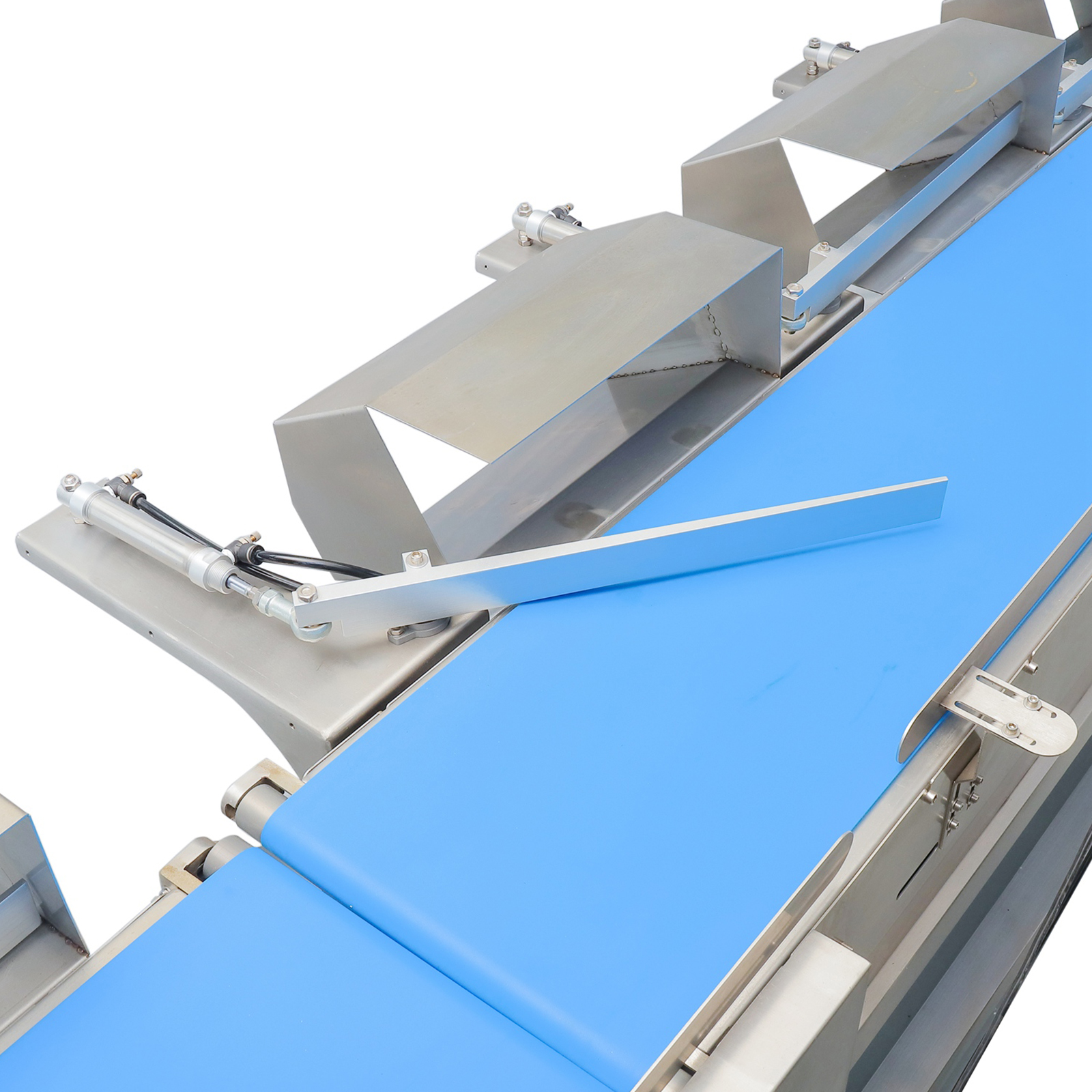

1. 方案介绍

拨杆式剔除方案通过旋转拨杆的瞬时摆动将不合格产品拨离流水线，其核心优势在于结构紧凑、占用空间小，能适应狭窄的生产环境。拨杆的摆动角度和速度可灵活调节，既能保证剔除力度，又能减少对产品的冲击。

2. 原理

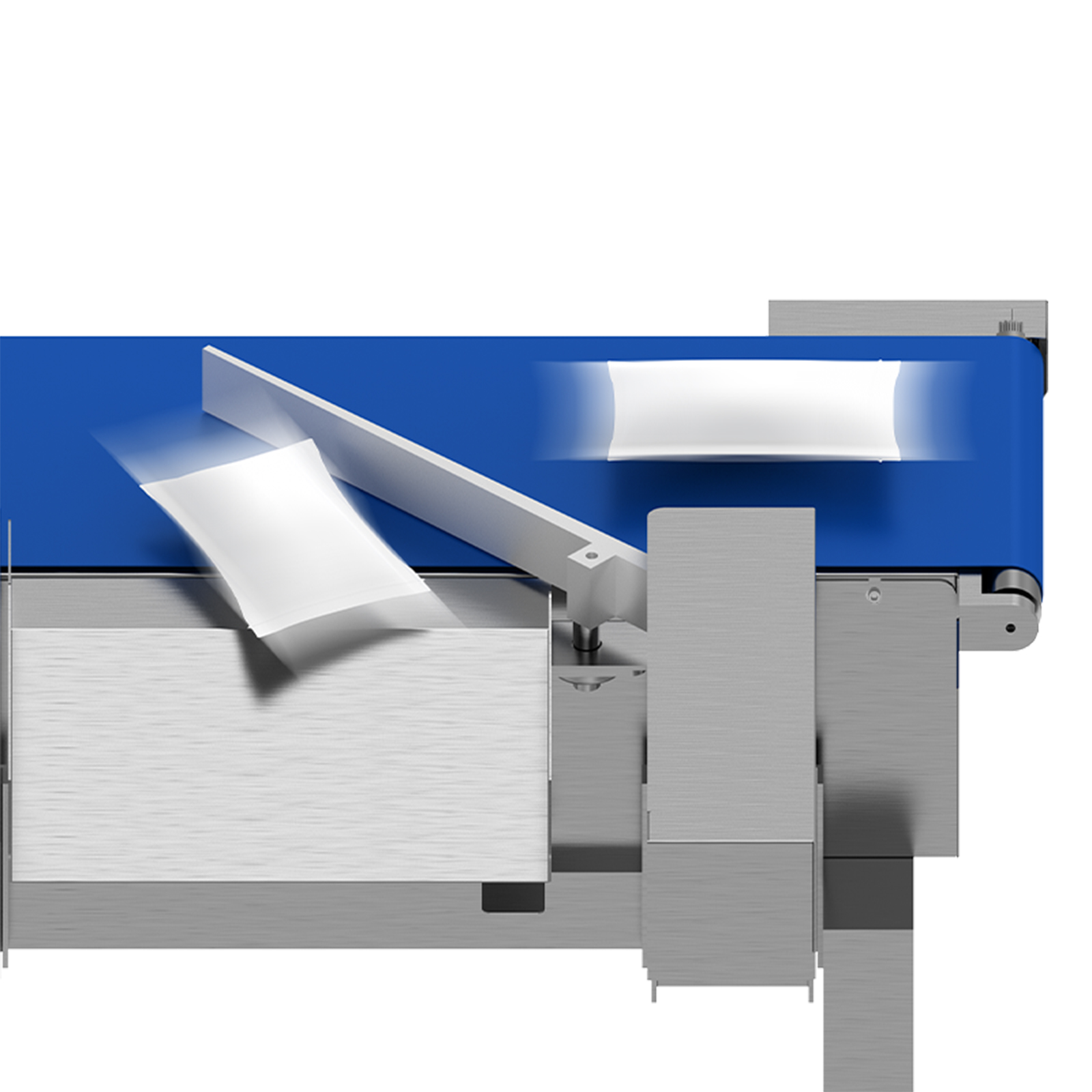

检测系统捕捉到不合格产品信息后，将信号传输至控制系统，系统根据流水线速度计算拨杆动作时机；当不合格产品到达拨杆下方时，控制系统驱动步进电机或气缸带动拨杆绕固定轴旋转一定角度（通常30°-90°），拨杆在旋转过程中与产品侧面接触，利用旋转力将产品拨入剔除轨道；完成剔除后，拨杆在复位装置作用下回到初始位置，等待下一次动作。

3. 适合的产品

适用于形态偏扁平、长条或具有一定刚性的产品，如水产海产里的鱼、海参、鲍鱼，以及禽肉加工中的白条鸡、白条鸭，或是鸡翅、鸡腿、猪蹄等需要分选的场景；其结构紧凑、占用空间小的核心优势，也使其能完美适配流水线两侧空间有限的生产场景。

4. 注意事项

• 拨杆材质需根据产品特性选择，如接触易刮花的产品时，可采用尼龙、聚四氟乙烯等软质材料；

• 严格校准拨杆的摆动时机，避免与合格品发生接触，同时确保拨杆旋转角度足够，防止不合格品未被完全拨离；

• 定期清理拨杆表面的灰尘、杂质，防止因异物堆积影响动作精度。
